Стенд измерения параметров спидометров DISKOR
Назначение
Роликовый измерительный стенд DISKOR предназначен для независимого определения скорости транспортных средств, измерения длины пройденного пути, а также проверки параметров спидометров, одометров и приборов ограничения скорости. Оборудование обеспечивает объективный контроль метрологических характеристик транспортных средств и может применяться при диагностике, испытаниях и проверке соответствия установленным требованиям. Стенд внесен в Госреестр СИ за №97031-25.

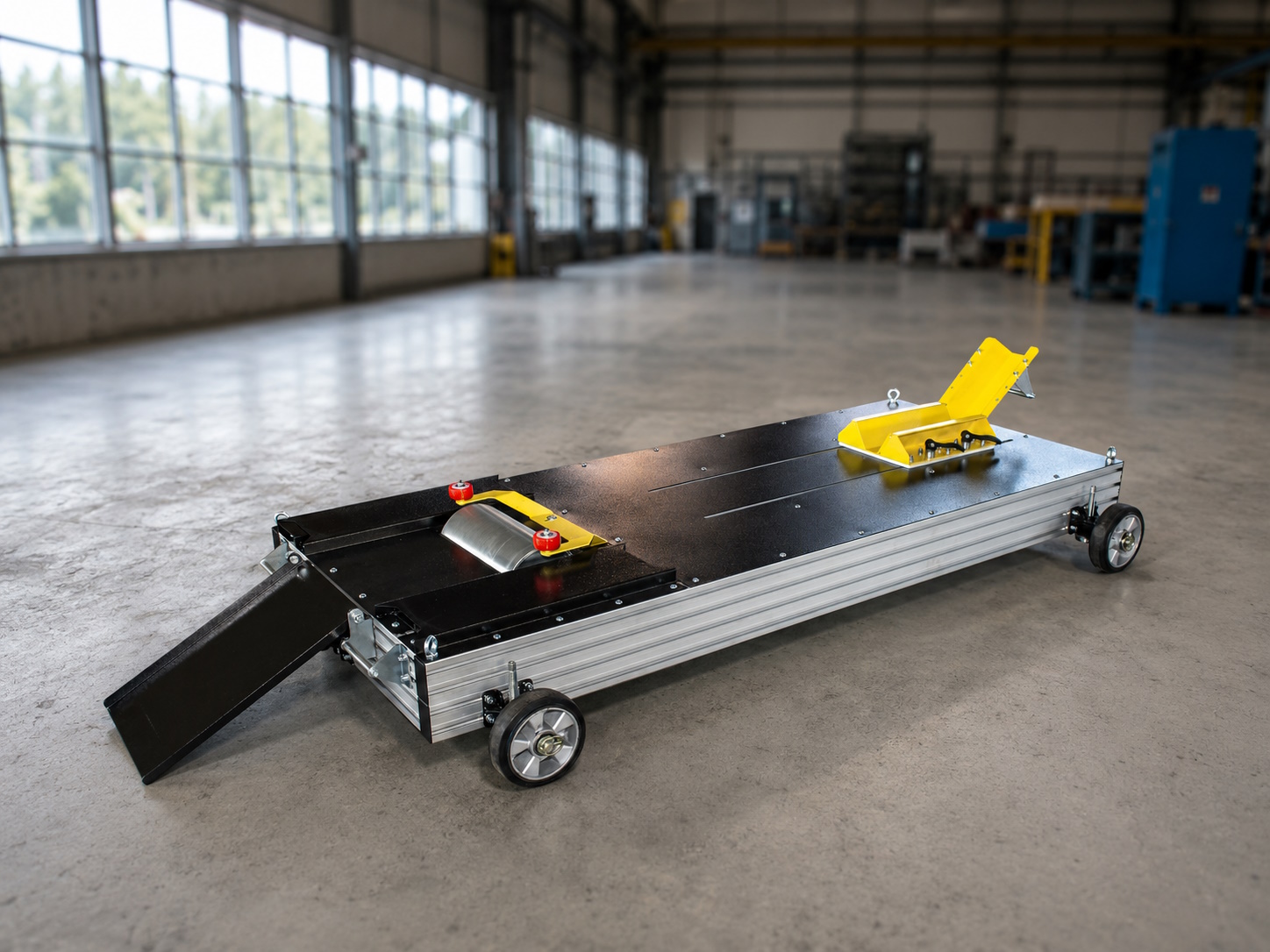

На стенде «DISKOR» могут проходить диагностику грузовые и легковые автомобили, автобусы, мотоциклы, электровелосипеды, средства индивидуальной мобильности. Стенд может использоваться, как самостоятельно, так и в составе комплексных диагностических линий.
Область применения
Стенды применяются при проведении испытаний, проверке технического состояния, диагностике и определении характеристик транспортных средств с нагрузкой на ось до 4/18 тонн: мотоциклов, электровелосипедов, средств индивидуальной мобильности, грузовых и легковых автомобилей, автобусов и пр., в том числе на соответствие требованиям ТР ТС 018-2011, ГОСТ Р 71894-2024, ГОСТ 33670-2015, ГОСТ Р 70514-2022 независимо от типа их привода.
Стенд «DISKOR – 4/18» также позволяет контролировать корректность работы тахографа — прибора контроля за соблюдением режима труда и отдыха водителя, фиксирующего скоростной режим, пройденное расстояние и время в пути транспортного средства — путем сравнения и анализа данных, полученных при диагностике автомобиля на стенде: скорость, пройденный путь, время, с показаниями тахографа.
Описание работы
Стенды выпускаются в различных исполнениях, отличающихся максимальной нагрузкой на ось транспортных средств, конструктивным исполнением и техническими характеристиками. Стенды изготавливаются в стационарном варианте — установка производится в приямок на фундамент, в наименовании используется буква S, и в напольном мобильном исполнении, в наименовании используется буква M.

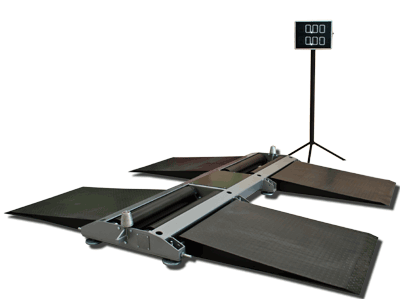

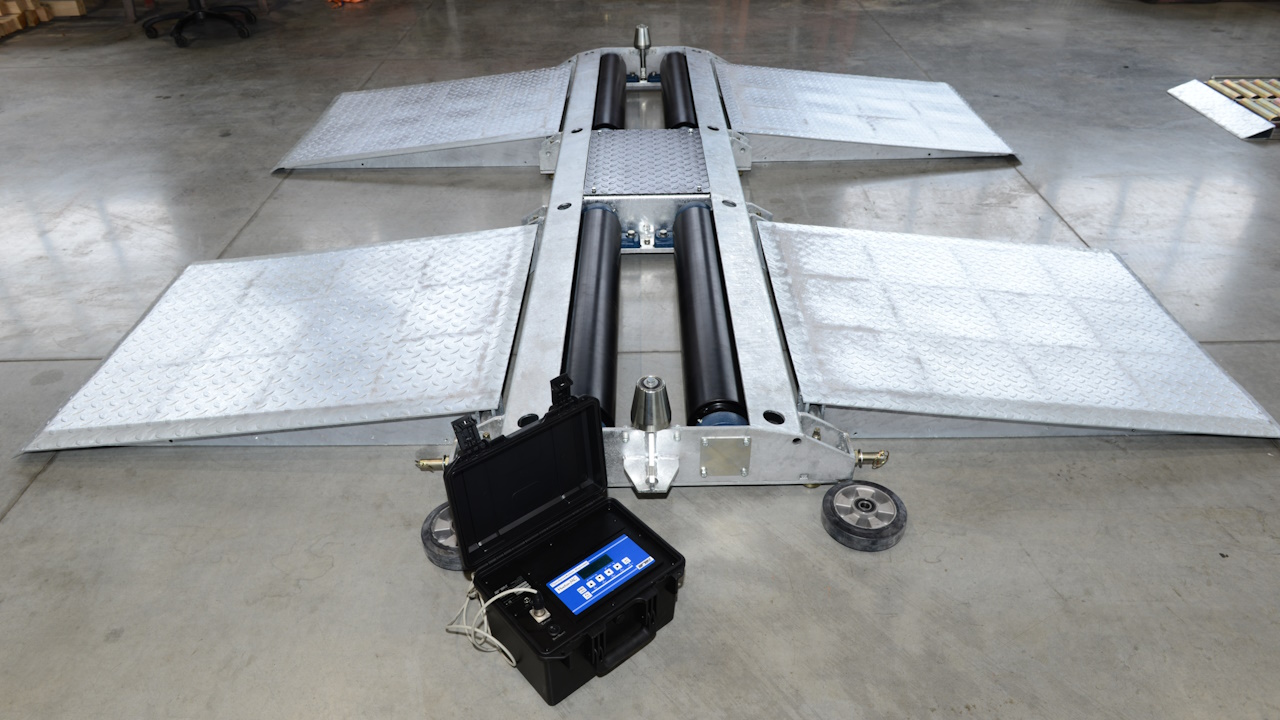

Универсальный мобильный скоростной стенд «DISKOR-4M/18M» представляет собой легко перемещаемую рамную конструкцию с двумя парами вращающихся роликов — опорное устройство.
Для заезда и съезда автомобиля на стенд используются четыре съемных металлических пандуса. Для предотвращения соскальзывания автомобиля во время выполнения диагностики стенд оборудован ограничителями поперечного перемещения.

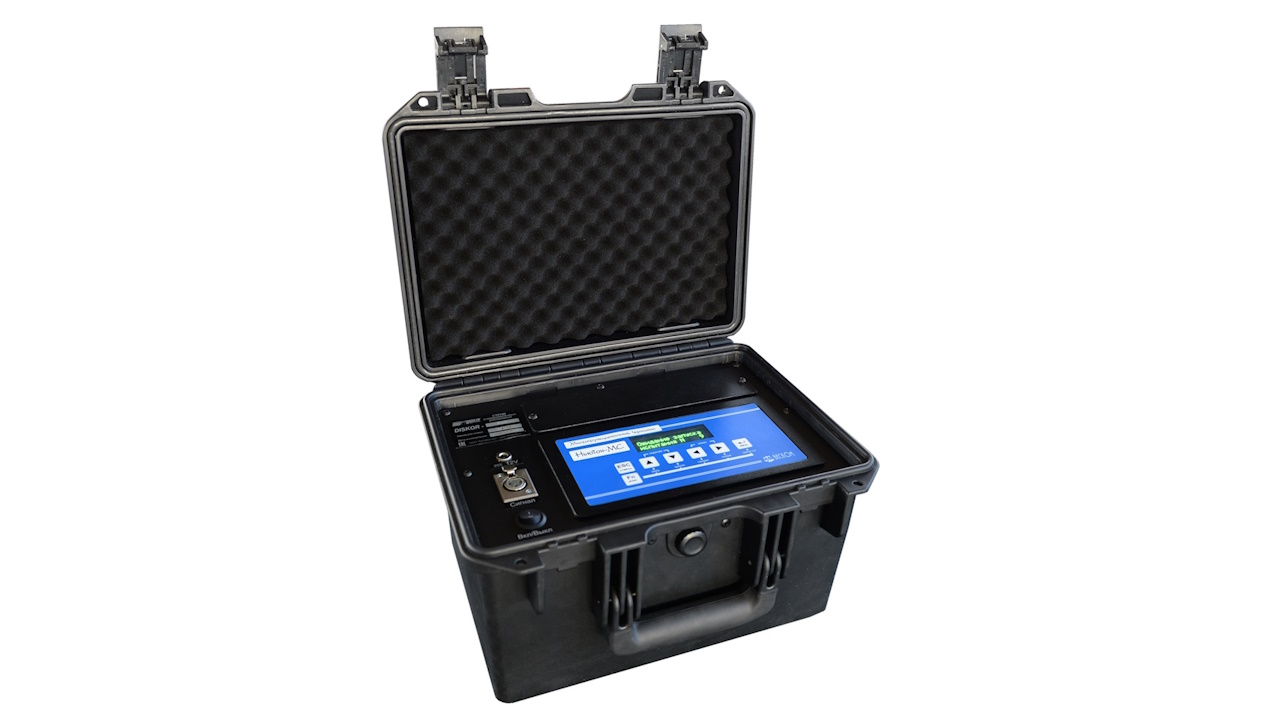

Диагностируемые данные — скорость, пройденный путь, время — выводятся на дисплей вторичного преобразователя. Питание вторичного преобразователя производится от встроенного аккумулятора 12 В. Время автономной работы стенда от аккумулятора — не менее 16 часов.
Для облегчения выезда автомобиля со стенда предусмотрена механическая блокировка роликов.
Для перемещения стенда по площадке «DISKOR-4M/18M» оборудован съемными колесами. Стенд может перемещаться по площадке силами одного человека и устанавливается в рабочее положение без применения грузоподъемных механизмов.
Конструкция универсального мобильного скоростного стенда «DISKOR-4M/18M» позволяет использовать стенд для диагностики в любом удобном месте, в том числе и под открытым небом.

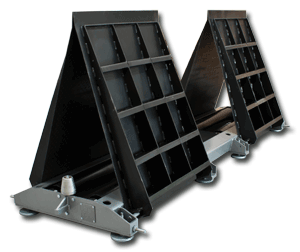

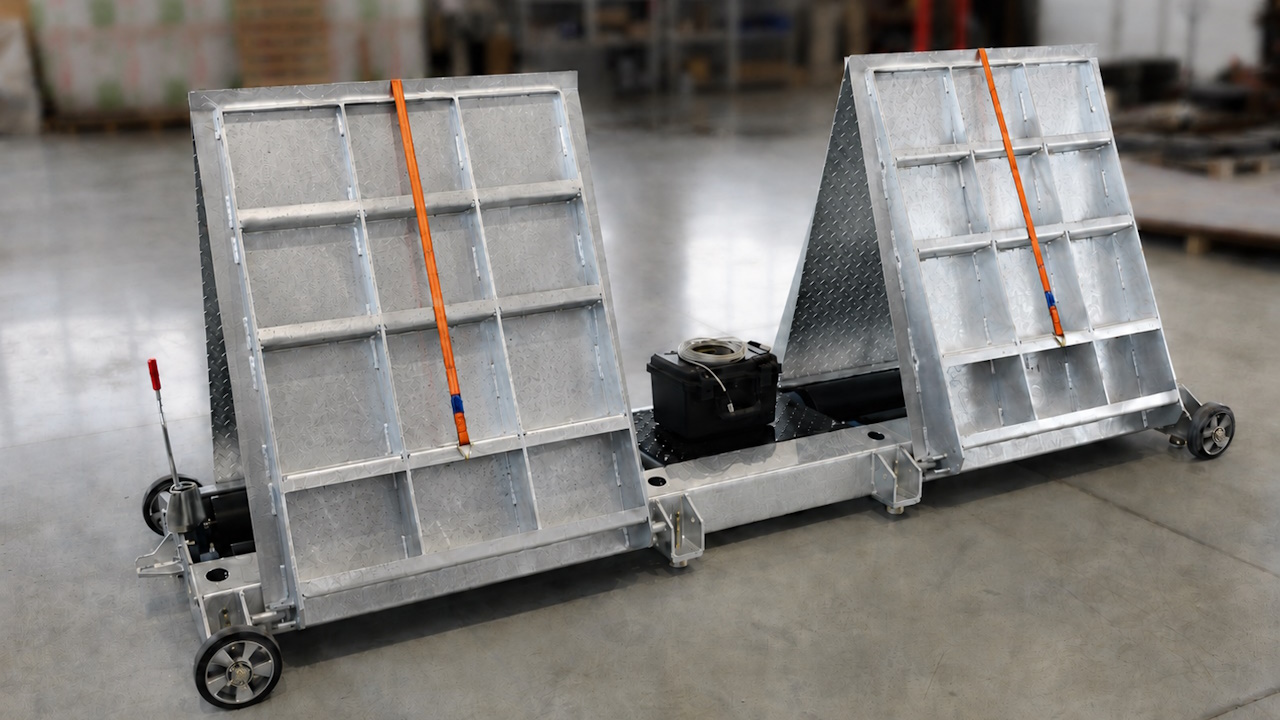

Благодаря напольному исполнению «DISKOR-4M/18M» не требует проведения фундаментных работ и не предполагает наличия приямков и фундаментов для установки. В отличие от стационарно устанавливаемого оборудования, мобильный стенд обладает минимальными габаритами и после проведения диагностики может быть перемещен с рабочей площадки на хранение в транспортном положении в любом удобном месте, в том числе в неотапливаемом складе. В сложенном состоянии стенд занимает площадь менее 3 кв.м.
По желанию Заказчика стенд может быть установлен стационарно, в приямок.
В случае необходимости универсальный мобильный скоростной стенд «DISKOR-4M/18M» транспортируется на легковом автоприцепе и приводится в рабочее состояние за 5 минут силами одного-двух человек без применения спецтехники.
Низкий профиль — высота 160 мм — и удобные пандусы стенда делают заезд и съезд автомобиля на стенд легким и удобным. Благодаря сочетанию этих качеств стенд идеально подходит для тестирования автомобилей с низким клиренсом без угрозы повреждения деталей автомобиля.
Технические характеристики стенда
| Наименование характеристики | DISKOR-4M | DISKOR-18M |
| Типы диагностируемых транспортных средств | Легковые, грузовые автомобили, автобусы, мотоциклы | |
| Нагрузка на ось, не более, т | 4 | 18 |
| Диапазон измерения скорости, км/ч | 0-150 | |
|
Погрешность измерения скорости, км/ч — от 0 до 100 км/ч включительно — свыше 100 до 150 км/ч включительно |
±0,1 ±0,3 |
|
| Диапазон измерения пройденного пути, м | 100–9999 | |
| Погрешность измерения пути, не более, % | 1.0 | |
| Диаметр роликов, мм | 150 | 160 |
| Электропитание | Встроенный аккумулятор 12 В | |
| Потребляемая мощность, не более, Вт | 50 | |
|
Габаритные размеры стенда с пандусами: в транспортном положении, Д × Ш × В, мм, не более в рабочем положении, Д × Ш × В, мм, не более |
2500 × 800 × 1350 2500 × 2800 × 200 |
3000 × 1000 × 1350 3000 × 3500 × 200 |
| Ширина пандусов, мм | 700 | 1000 |
| Масса стенда, не более, кг | 350 | 770 |
Интеграция и мобильное приложение
Стенд может быть легко интегрирован в состав любых диагностических линий с помощью беспроводного интерфейса Bluetooth.

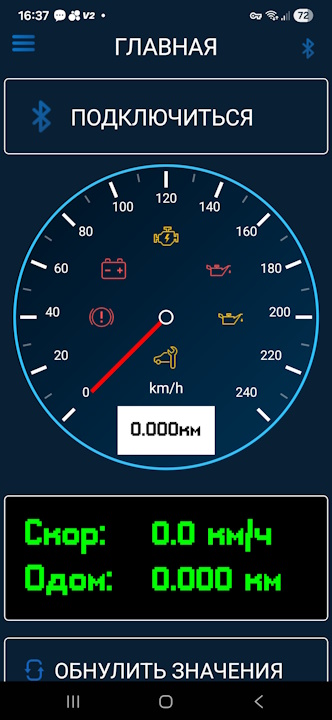

Для удобства диагностики транспортных средств техническими экспертами компании разработано мобильное приложение. Приложение предназначено для работы на смартфонах и планшетах под управлением операционной системы Android 10.0 и выше. Связь со стендом осуществляется по Bluetooth.
При использовании программного обеспечения можно поместить смартфон непосредственно на переднюю панель автомобиля рядом со спидометром, что значительно ускоряет считывание показаний стенда.

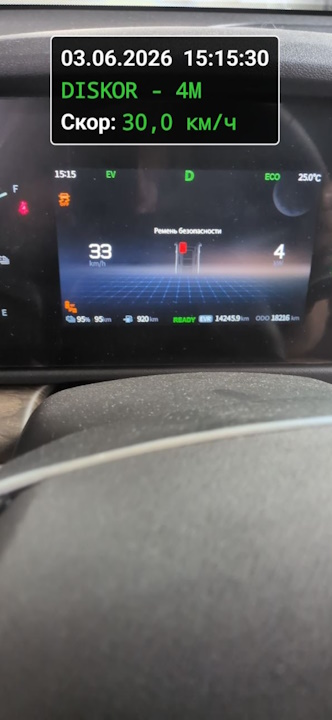

Приложение позволяет записывать видео проверки транспортного средства на стенде в режиме реального времени. При достижении скорости, заданной в настройках, система автоматически сохраняет фотографию спидометра.
На видео и фото фиксируются дата и время проверки, служебная информация о стенде, тип и заводской номер оборудования, а также фактическая скорость транспортного средства, переданная контроллером стенда.
Таким образом, проверка может производиться силами одного эксперта с архивированием всех необходимых данных проверки.
Базовая комплектация стенда
| Наименование | Ед. измер. | Количество |
| Стенд DISKOR-4M/18M с преобразователем вторичным и пандусами | комплект | 1 |
| Пандус для въезда и съезда транспортного средства | штук | 4 |
| Рычаг для перемещения стенда по площадке | штук | 1 |
| Эксплуатационная документация | комплект | 1 |
Дополнительная комплектация стенда
| Наименование | Ед. измер. | Количество |
|

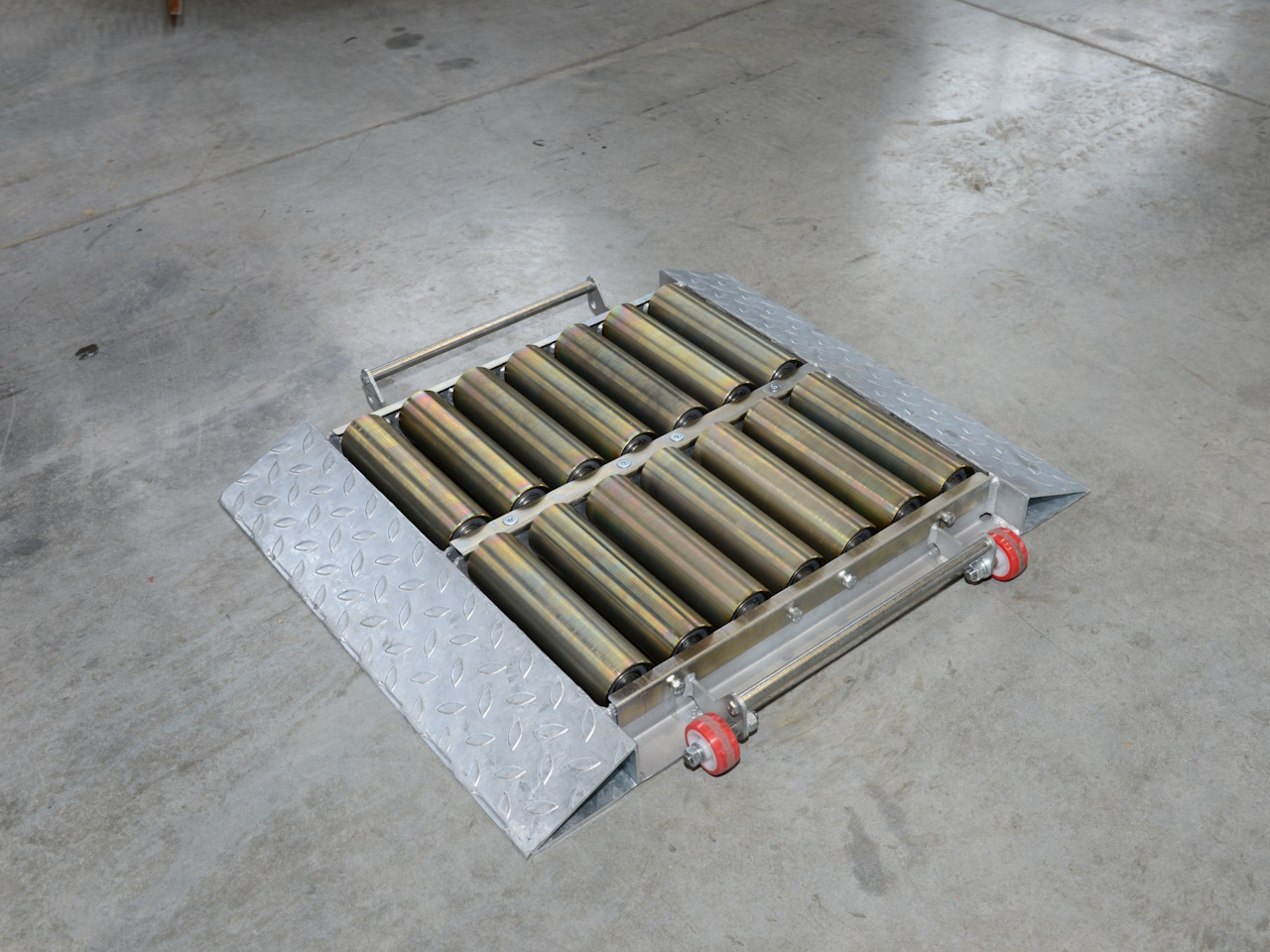

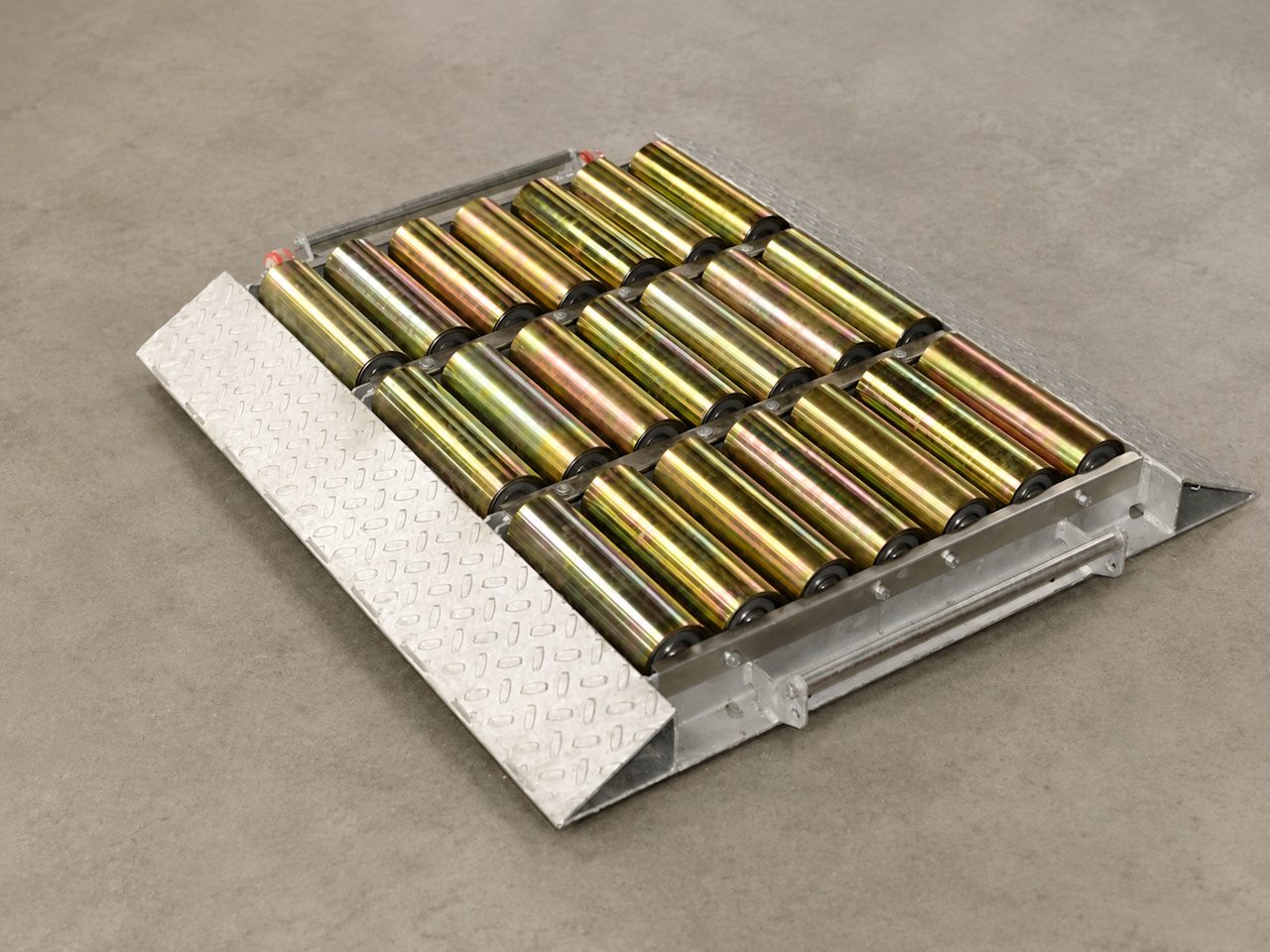

Подкладная роликовая площадка Для полноприводных автомобилей с неотключаемым межосевым дифференциалом — комплект из 2 штук |
комплект | 1 |

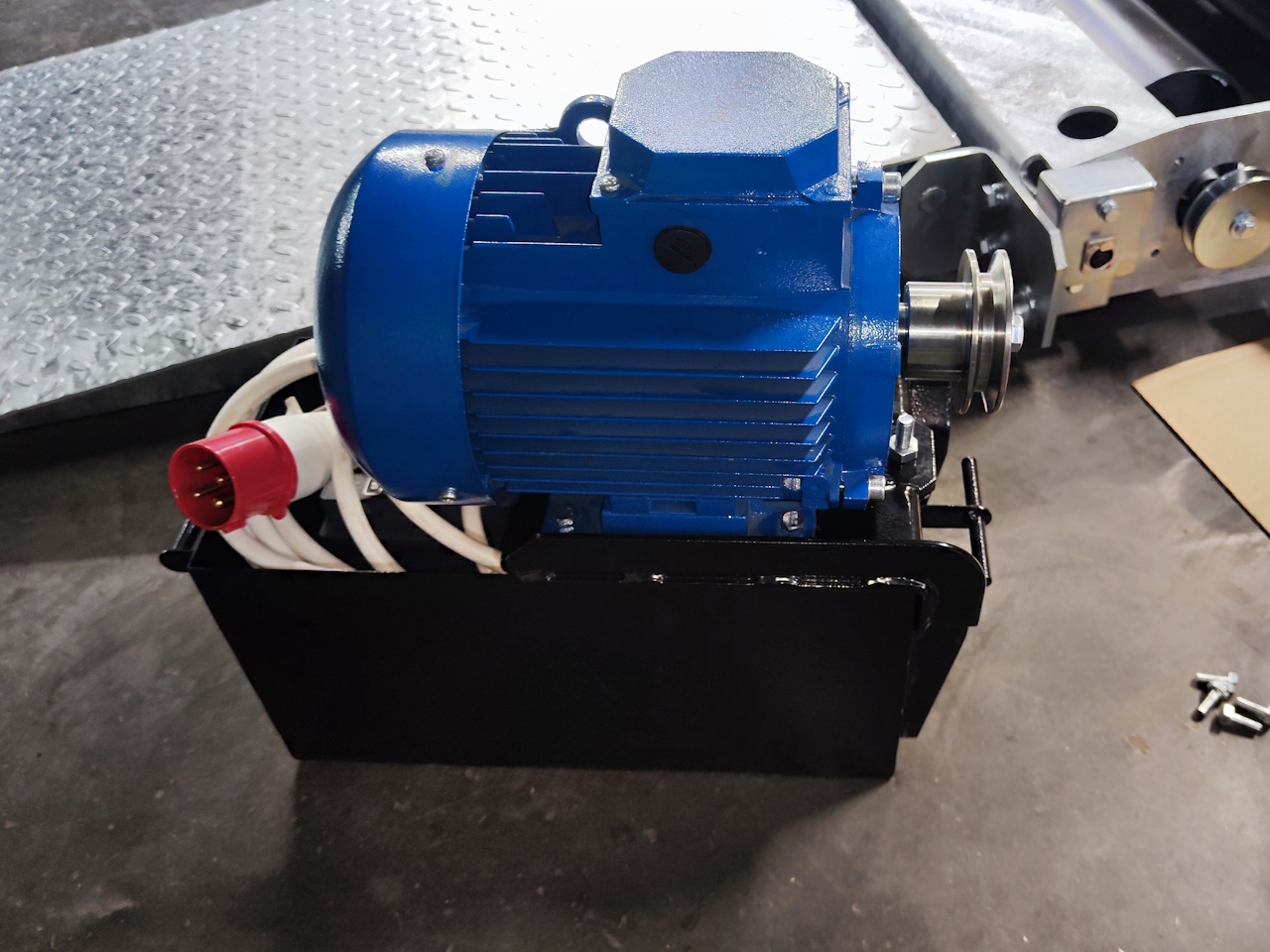

| Калибровочное устройство для поверки стенда* | комплект | 1 |

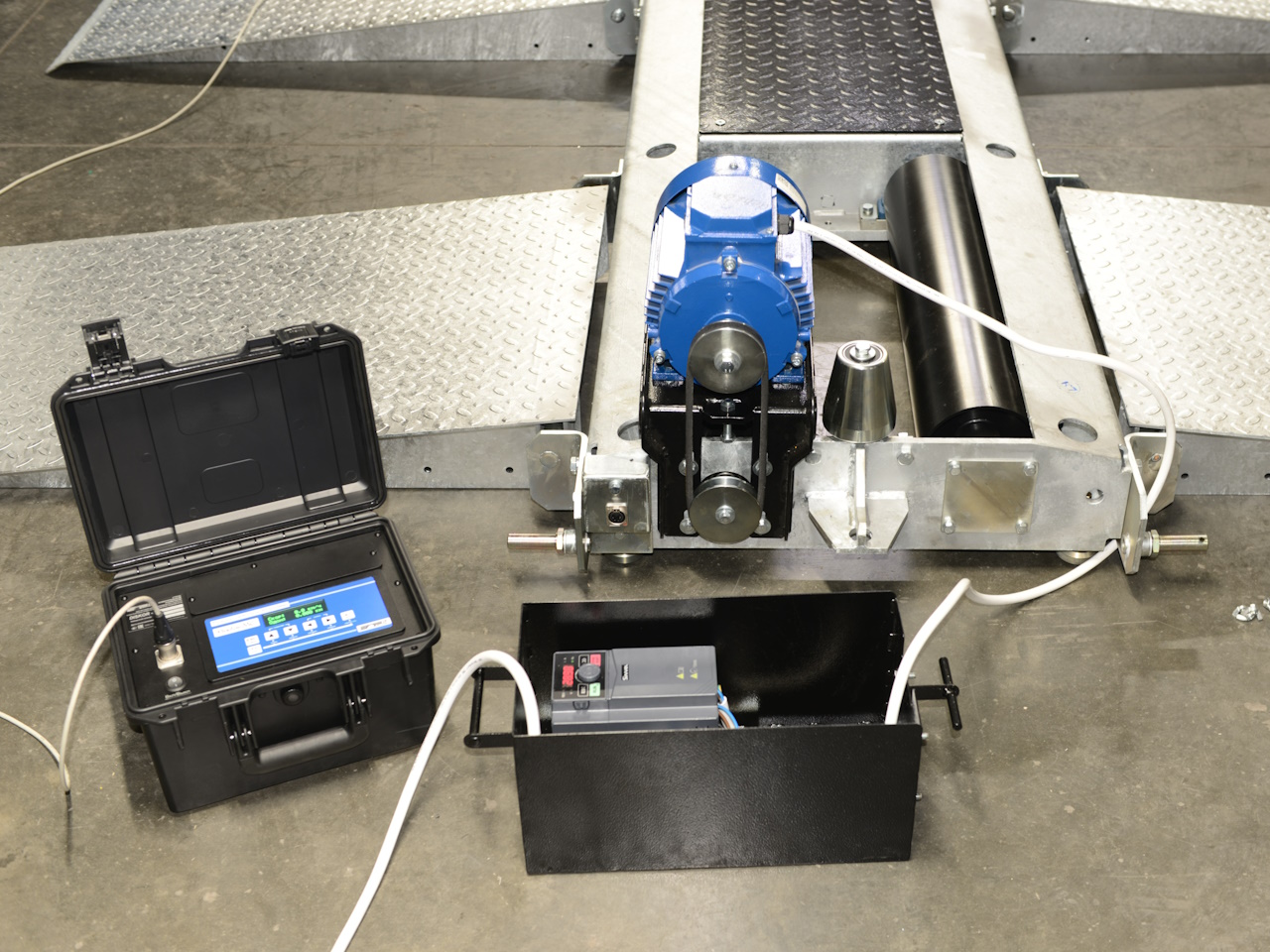

*Примечание. Калибровочное устройство имеет двойное назначение: оно используется для поверки стенда, а также применяется для диагностики мотоциклов, имеющих привод спидометра на переднее неприводное колесо. При этом вращение роликов стенда с установленным на него колесом мотоцикла производится с помощью калибровочного устройства.
2 ряда роликов
3 ряда роликов
Коммерческое предложение
Условия поставки и гарантия
Условия поставки
Срок поставки: Не более 90 рабочих дней с момента оплаты.
Условия поставки: EXW Челябинск, бесплатная доставка до транспортной компании.
Гарантия
12 месяцев с момента поставки.
Видеоролики о работе стенда
Подборка демонстрационных материалов: установка стенда, проверка автомобилей и диагностика мотоцикла.
